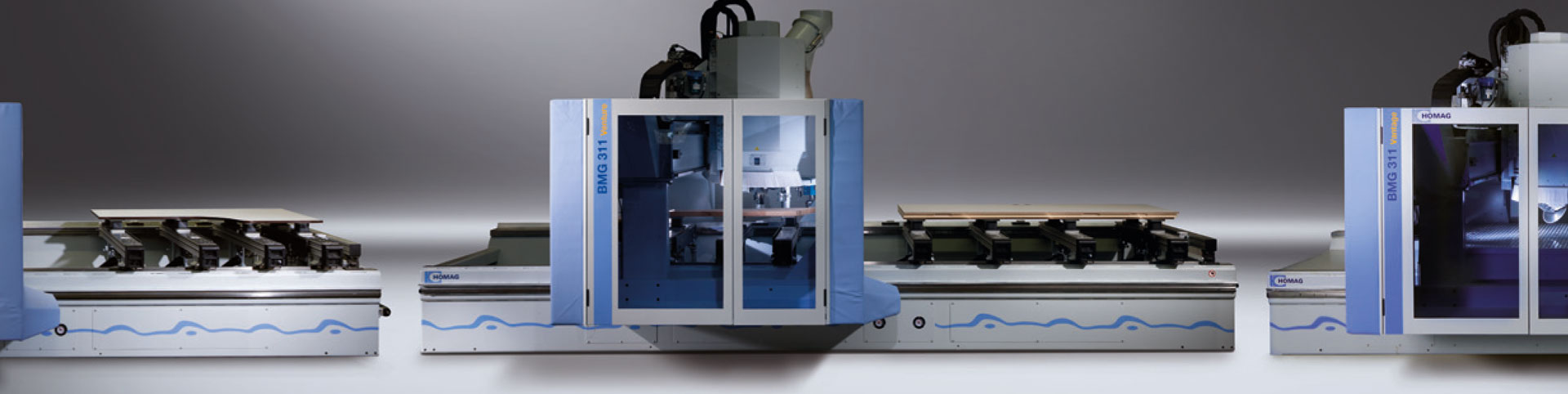

Vorsprung durch Technik - BMG 300
Längen in drei Stufen
Von der kurzen Länge M für kleine Platzverhältnisse bis zur großen XXL mit der Möglichkeit bis 6 m lange Teile zu bearbeiten und Türen und hohe Schrankseiten im Pendelbetrieb aufzulegen. Unabhängig von der Länge können Teile bis 1550 mm Tiefe aufgelegt und umfräst werden.

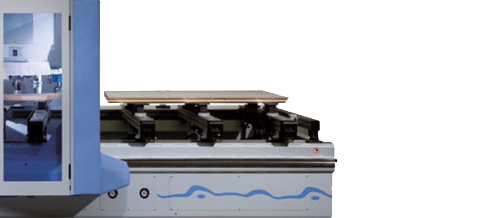

Arbeitslänge M
Einzelbearbeitung 3300 mm
Pendelbearbeitung 1020 mm*

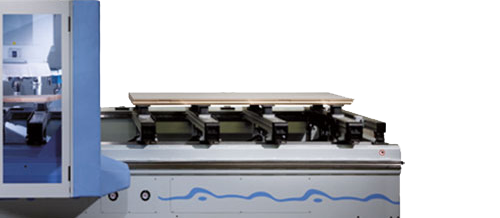

Arbeitslänge L
Einzelbearbeitung 4200 mm
Pendelbearbeitung 1470 mm*

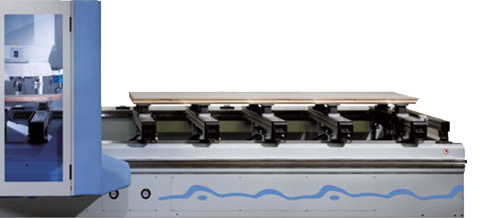

Arbeitslänge XXL
Einzelbearbeitung 6000 mm
Pendelbearbeitung 2370 mm*
*die Größe des Pendelfelds wird dynamisch an die Bauteilegröße angepasst .

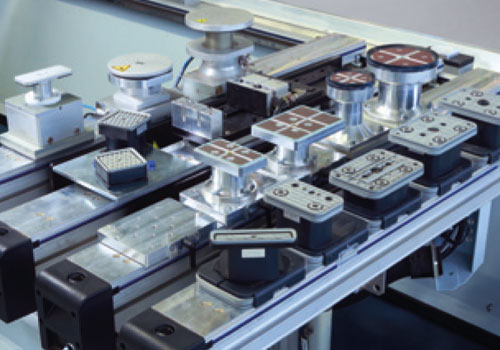

K-Tisch mit Laser-/LED-Rüsthilfe
Die Vakuumspanner sind stufenlos positionierbar
und bieten einen Freiraum für den Einsatz von
Werkzeugen sowie für die wegfallenden Reststücke. Holzkanteln, Leisten, Bogenteile, Schmal- oder
Rahmenteile – HOMAG Spannsysteme halten auch außergewöhnliche Werkstücke auf Position.

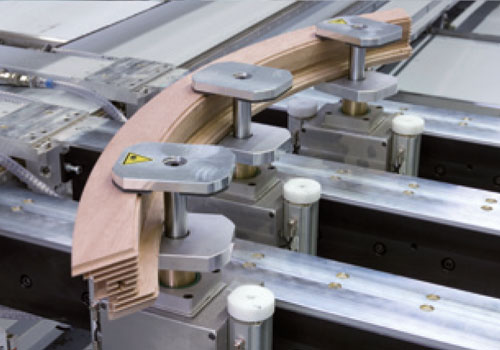

K-Tisch - Autopositionierung
Konsolentisch mit allen Optionen zum Spannen von flächigen Teilen mit zusätzlicher seitlicher Schwalbenschwanzführung für das 3-Stufen-Spannsystem.

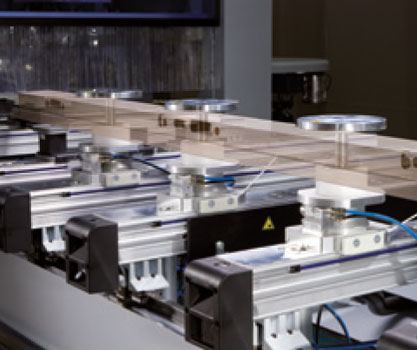

Die hochsteifen 3-Stufen Spanner ermöglichen eine präzise Komplettbearbeitung von Fenster- und
Haustürteilen ohne nachträgliches Umfalzen am
verleimten Fensterflügel. Die Konsolen werden automatisch positioniert.

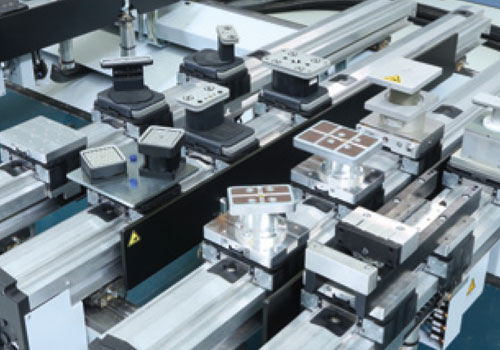

A-Tisch
Das automatische Positioniersystem ist der Schlüssel zu mehr Komfort, schnellerem Rüsten und zur Optimierung der Bearbeitungsschritte.
Konsolen und Plattformen werden programmgesteuert an die richtige Stelle positioniert.

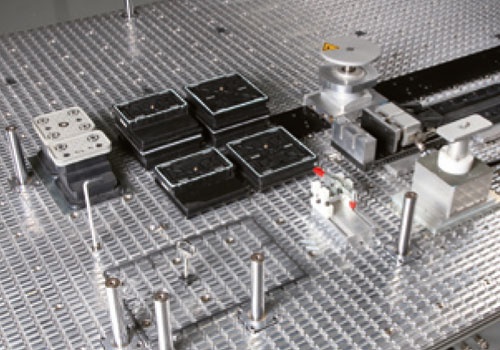

R-Tisch
Der genutete Aluminium-Rastertisch ermöglicht die formschlüssige Befestigung von Spannmitteln und damit die sichere Fixierung der Werkstücke auch bei großen Zerspanungskräften. Die Vakuumübertragung durch die Tischkonstruktion optimiert die Verteilung des Vakuums. Durch unterschiedliche Spannmittel mit variablen Aufspannhöhen eignet sich der Rastertisch auch für den Einsatz von Aggregaten.
Weitere Optionen

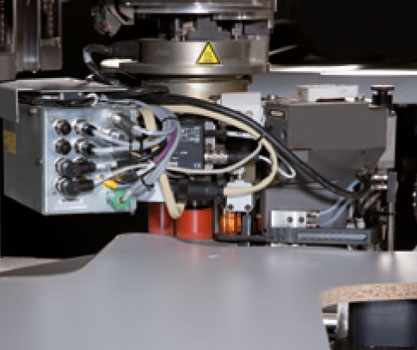

Wirtschaftliches CNC-Kantenanleimen in Losgröße-1 mit perfekter Qualität (in Verbindung mit 4-Achs-Portalpaketen).

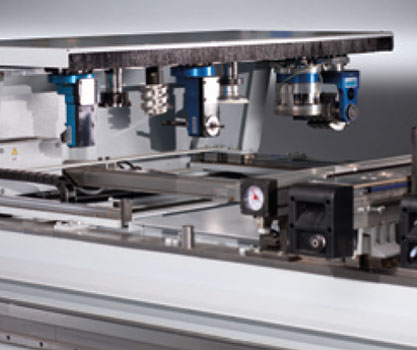

Erweiterung der Speicherkapazität durch zusätzliches seitliches Werkzeugmagazin
powerClamp Spannvorrichtung für gerade und geschweifte Teile. Ideal für alle Bogen-, Schmal- und Rahmenteile.
